Kiedy pojedyncze przejście kablowe nie wystarcza i potrzebny jest układ ramkowy w maszynie przemysłowej

Konstruktorzy maszyn przemysłowych z rozbudowaną automatyką często napotykają problem z gęstą instalacją elektryczną. Tradycyjne, pojedyncze przejście kablowe sprawdza się bez zarzutu w prostych układach, gdzie występuje zaledwie kilka przewodów zasilających lub sygnałowych. Sytuacja komplikuje się w momencie, gdy z szafy sterowniczej wychodzą dziesiątki żył o różnych przekrojach, a przestrzeń montażowa jest mocno ograniczona. Przepychanie każdego kabla przez osobny otwór nie tylko wydłuża czas budowy maszyny, ale również utrudnia późniejsze serwisowanie i utrzymanie porządku w obudowach. Problem narasta zwłaszcza podczas modernizacji parku maszynowego lub wymiany uszkodzonych wiązek, gdy ograniczony dostęp do wnętrza urządzenia wymusza szukanie bardziej elastycznych metod prowadzenia instalacji.

Przeczytaj również: Co to jest umowa kupna sprzedaży - definicja, elementy i zastosowanie

Konstrukcja pojedyncza a przemysłowe układy ramkowe

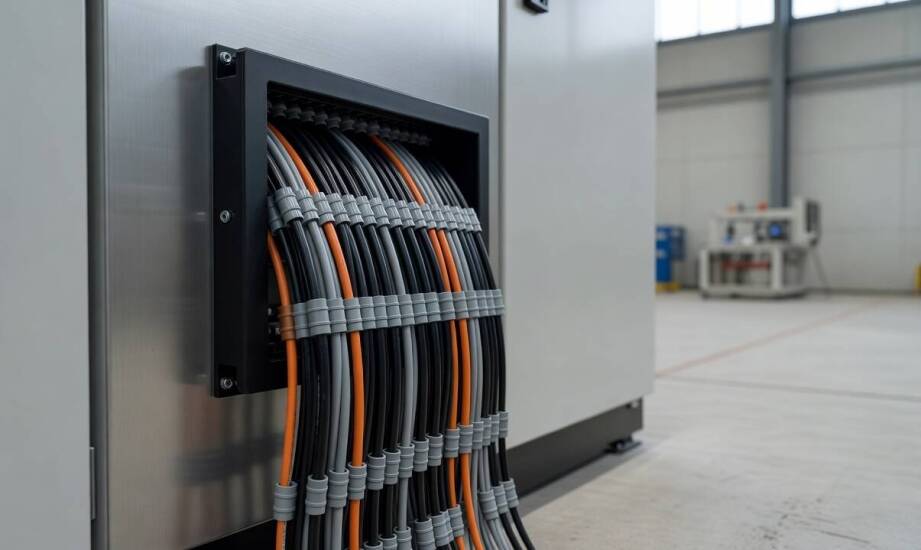

Standardowe rozwiązania z pojedynczym otworem wymagają wykonania wielu perforacji w korpusie maszyny, co narusza integralność blachy i potęguje ryzyko nieszczelności. Układ ramkowy pozwala natomiast na przeprowadzenie wielu wiązek jednocześnie przez jeden większy otwór montażowy. Modułowa rama wypełniona elastycznymi wkładkami uszczelniającymi zmniejsza liczbę koniecznych wycięć w obudowie i poprawia organizację całej instalacji.

Przeczytaj również: Innowacyjne technologie w transporcie odpadów - jakie są najnowsze trendy?

Kluczową przewagą systemów modułowych nad pojedynczymi przejściami jest obsługa złączek. Układ ramkowy umożliwia wprowadzenie kabli o różnych średnicach bez rozłączania fabrycznych złączy, co eliminuje ryzyko błędnego ponownego zarobienia wtyku i zauważalnie skraca czas montażu. Taka konstrukcja pozwala otworzyć ramę, włożyć przewód z gotową wtyczką w odpowiednio naciętą wkładkę i ponownie skręcić całość.

Przeczytaj również: Jak pył, temperatura i korozja wymuszają inną konstrukcję tłumika w instalacjach procesowych

Decyzję o przejściu na rozwiązanie ramowe warunkuje stopień skomplikowania szafy sterowniczej. Gęste upakowanie elektroniki wymaga oszczędności miejsca na ściankach bocznych, gdzie jeden element modułowy z powodzeniem zastępuje kilkanaście standardowych przepustów. Prawidłowo skręcona rama z odpowiednio dobranymi wkładkami elastomerowymi zapewnia skuteczną ochronę przed przenikaniem pyłu, brudu i strumieni wody, zachowując wysoką klasę szczelności niezbędną w surowych warunkach produkcyjnych.

Odporność materiałów w trudnych warunkach pracy

Maszyny pracujące w przemyśle ciężkim, rolnictwie oraz górnictwie każdego dnia mierzą się z ekstremalnymi obciążeniami. Elementy uszczelniające są tam stale narażone na silne wibracje z układów napędowych, tarcie mechaniczne, a także bezpośredni kontakt z agresywnymi mediami, takimi jak smary, oleje hydrauliczne czy nawozy. W tak wymagającym środowisku przepusty gumowe muszą charakteryzować się podwyższoną odpornością mechaniczną i chemiczną. Dobór odpowiedniego elastomeru, z którego wykonany jest element izolujący, staje się równie ważny co jego konstrukcja.

Profile i uszczelki gumowe produkowane z kauczuku NBR lub EPDM gwarantują długotrwałą elastyczność i odporność na zmienne temperatury, co skutecznie zapobiega pękaniu i rozszczelnianiu się punktów wejścia przewodów. Trudne warunki terenowe wymuszają też pewny docisk kabla. Układ ramowy, dzięki skręcanym śrubowo profilom, równomiernie kompresuje wkłady wokół żył, blokując ich wysuwanie się pod wpływem drgań urządzenia.

Sama specyfika maszyny decyduje o doborze optymalnego systemu. Uproszczone rozwiązanie bazujące na pojedynczych elementach doskonale sprawdza się w prostych urządzeniach o stałej konfiguracji okablowania, która pozostaje niezmienna przez cały cykl życia sprzętu. Gdy jednak projekt przewiduje grube wiązki, kable o mieszanych przekrojach oraz częste przeglądy serwisowe, system modułowy stanowi jedyną praktyczną alternatywę. Z perspektywy praktyki zakładu Pionier Jawor, od lat zaopatrującego przemysł maszynowy w wyroby elastomerowe, zapotrzebowanie na wielorazowe i łatwe w demontażu osłony stale rośnie. Otwierana rama umożliwia błyskawiczną wymianę uszkodzonego przewodu bez naruszania sąsiednich linii zasilających, co minimalizuje kosztowne przestoje produkcyjne.

Projektowanie przejść kablowych w nowoczesnych maszynach wymaga uwzględnienia pełnego cyklu pracy urządzenia, a nie wyłącznie etapu jego wstępnego montażu. Ostateczny wybór między standardowym pojedynczym elementem uszczelniającym a rozbudowanym systemem ramkowym zależy nie tylko od specyfikacji samych przewodów, lecz przede wszystkim od skali instalacji, dostępności dla serwisu oraz przewidywanych modyfikacji w okablowaniu. Inwestycja w dzielone ramy modułowe przynosi największe korzyści tam, gdzie priorytetem pozostaje krótki czas reakcji służb utrzymania ruchu oraz pełna swoboda w dołączaniu nowych podzespołów sterujących bez konieczności ingerencji w obudowę maszyny.
