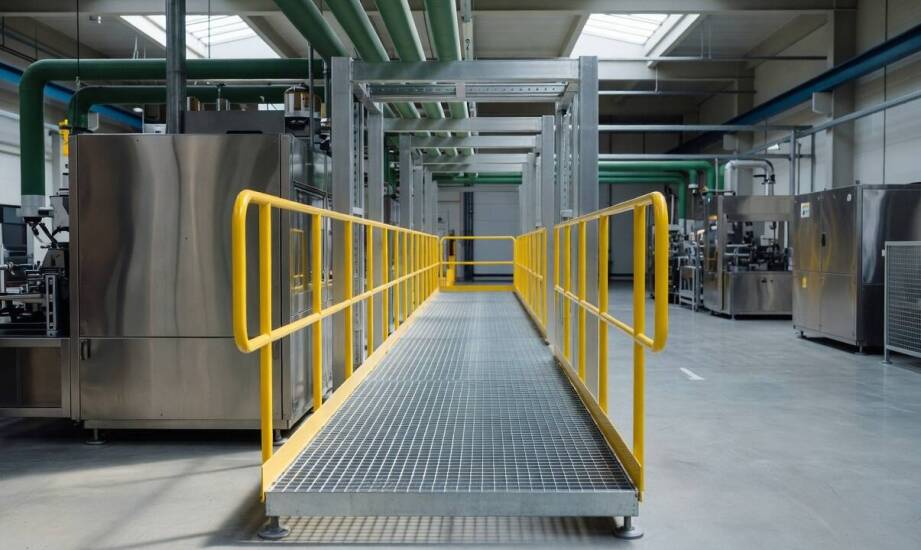

Jak zaplanować geometrię podestu WEMA wokół maszyn i instalacji w hali produkcyjnej

W hali produkcyjnej stalowa konstrukcja komunikacyjna nierzadko musi prowadzić między maszyną CNC, rurociągiem technologicznym a głównym ciągiem transportowym dla wózków widłowych. Geometria takiego układu wymaga precyzyjnego dopasowania już na etapie rysunku technicznego i analizy kolizji z istniejącą infrastrukturą. Wczesna weryfikacja planów zapobiega nakładaniu się tras komunikacyjnych na strefy ruchu maszyn i ułatwia poruszanie się pieszych pracowników. Błędy w początkowym wymiarowaniu przestrzeni skutkują trudnościami podczas montażu, a także późniejszymi problemami przy codziennej eksploatacji czy dostawach surowca. Odpowiednio wyznaczone ścieżki wokół gniazd produkcyjnych to fundament bezpieczeństwa całego zakładu przemysłowego.

Przeczytaj również: Szlifowanie betonu a inne metody renowacji posadzek

Kierunek nośny kraty i sztywność platformy

Podstawowym budulcem wielu przemysłowych ciągów pieszych są elementy łączone metodą zgrzewania oporowego lub prasowania pod dużym naciskiem. Konstrukcja takiego rusztu opiera się na skrzyżowaniu dwóch rodzajów stalowych części: płaskowników nośnych oraz prętów łączących. Kierunek płaskowników nośnych wyznacza tak zwany wymiar L, czyli główną rozpiętość między podporami. To właśnie ten element przejmuje całkowity ciężar pracujących ludzi, wykorzystywanych narzędzi i materiałów podręcznych. Pręty poprzeczne pełnią wyłącznie funkcję stabilizującą cały układ, chroniąc płaskowniki przed wyboczeniem podczas zmiany obciążeń.

Przeczytaj również: Jak dbać o klimatyzację, aby służyła przez wiele lat?

Projektant konstrukcji stalowej musi dostosować rozstaw punktów podparcia do klasy obciążenia przewidzianej dla danej strefy roboczej. Poprawne wyznaczenie podpór ogranicza ugięcie sprężyste materiału do bezpiecznej wartości 1/300 i gwarantuje sztywność całego pomostu. Zbyt duże przęsło powoduje nadmierne drgania, które są wyraźnie odczuwalne podczas chodzenia. Niewłaściwe podparcie prowadzi z kolei do trwałej deformacji ramy nośnej. Prawidłowo zamontowane podesty z krat WEMA wymagają podkonstrukcji tworzącej stabilną linię oparcia. Płaskowniki nośne muszą opierać się swoimi końcami na profilach ramy na odpowiedniej głębokości. Wyłącznie takie ułożenie transferuje siły na słupy i zapobiega awariom w zakładach pracujących w systemie wielozmianowym.

Przeczytaj również: Koszty związane z wieszaniem siatek wielkoformatowych we Wrocławiu - na co zwrócić uwagę?

Dojścia serwisowe a dobór materiału do środowiska

Platforma technologiczna ma za zadanie zagwarantować szybki dostęp do punktów smarowania, zaworów sterujących oraz paneli elektrycznych obsługiwanych maszyn. Wytyczne dla stałych środków dostępu precyzuje norma PN-EN ISO 14122-3, która standaryzuje szczegółowe wymiary elementów zabezpieczających brzegi pomostów. Zgodnie z jej przepisami minimalna wysokość barierek ochronnych wynosi 1100 mm, a maksymalny prześwit między poręczami poziomymi to 500 mm. Zabezpieczenie krawędzi wymaga również użycia bortnic montowanych u podstawy barierki. Bortnice o wysokości co najmniej 100 mm instaluje się nie wyżej niż 10 mm od poziomu podłoża. Taki układ architektoniczny zapobiega ześlizgnięciu się stopy i zatrzymuje narzędzia przed upadkiem na niższe kondygnacje hali produkcyjnej.

Dobór surowca zależy ściśle od mikroklimatu panującego w obiekcie przemysłowym. Konstrukcje zewnętrzne oraz zlokalizowane w wilgotnych halach wymagają solidnego zabezpieczenia przed korozją atmosferyczną. Producenci najczęściej wykorzystują do tego celu powłoki cynkowe nanoszone metodą zanurzeniową. W miejscach związanych z przetwórstwem spożywczym, farmacją lub tam, gdzie rygor sanitarny wymusza częste mycie ciśnieniowe, sprawdza się stal nierdzewna gatunku 304. Trzeba jednak pamiętać, że obecność wysoce agresywnych substancji chemicznych wymaga doboru wyższego gatunku stali nierdzewnej, rygorystycznie dopasowanego do rodzaju danego medium. Przedsiębiorstwo SAKOSTAL produkuje wyroby stalowe o parametrach dostosowanych do konkretnych warunków środowiskowych i wymagań nośności. Zastosowanie odpowiedniego stopu metalu lub dedykowanej powłoki ochronnej wielokrotnie wydłuża żywotność ciągów komunikacyjnych bez potrzeby ich częstej konserwacji.

Przemyślany układ przestrzenny, zgodność z normami budowlanymi i trafny wybór stopu stali definiują ergonomię każdego przemysłowego stanowiska pracy. Bezpieczna sieć komunikacyjna skraca czas rutynowych przestojów serwisowych sprzętu i realnie zmniejsza ryzyko wypadków przy linii montażowej. Rzetelne podejście do wymiarowania infrastruktury zapewnia bezproblemową eksploatację hal przez wiele lat i redukuje koszty przyszłych remontów.
